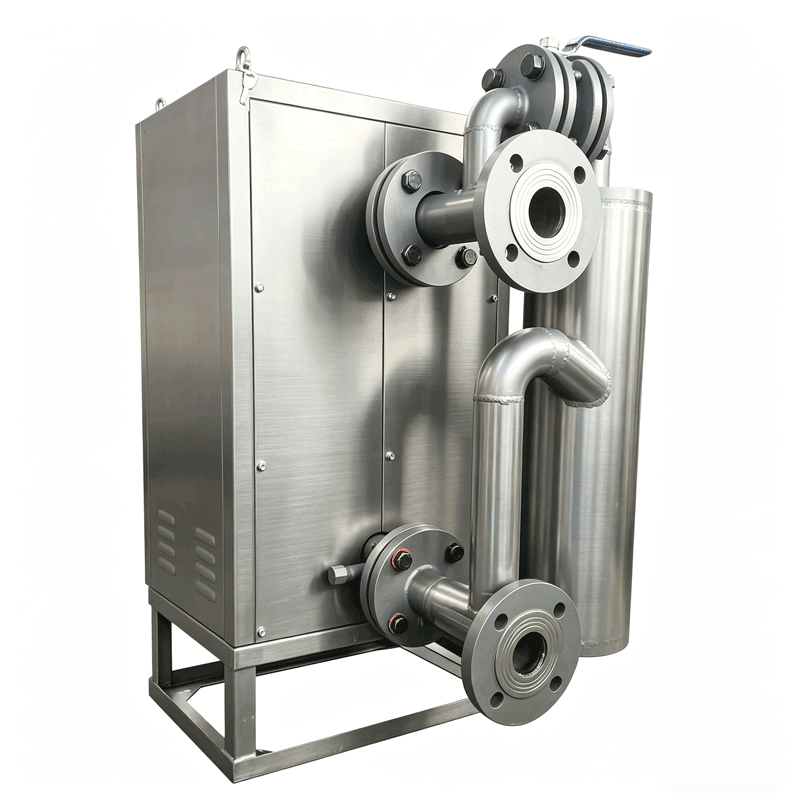

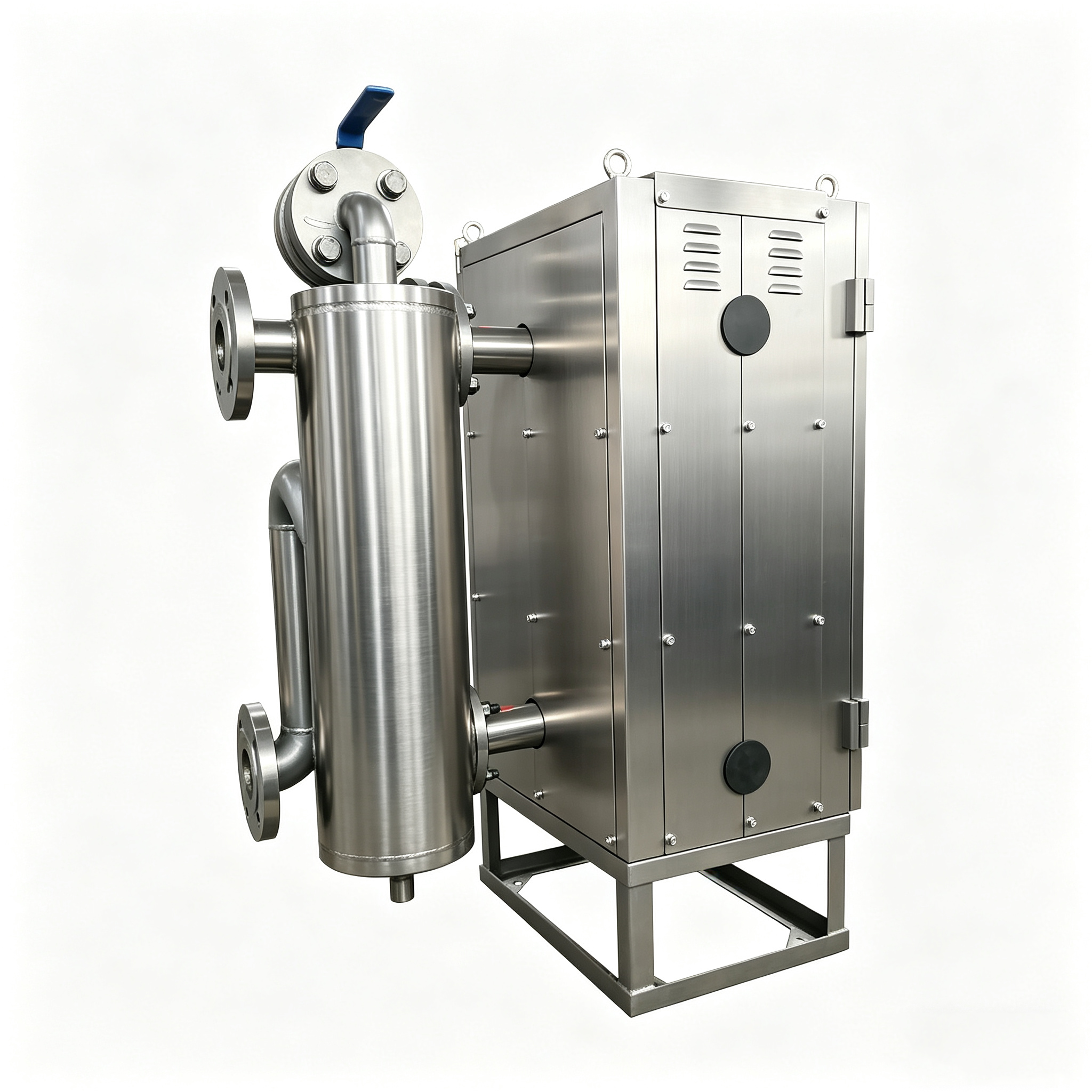

ALC05-X-X-HG型超高含气原油含水分析仪
针对气液比大于1000的油井，为了确保原油含水率的测量精度，我们在常规ALC05型井口含水仪的基础上，研发成功并生产了适应超高含气工况的产品。
超高含气原油含水分析仪（型号：ALC05-II-Q2）通过气液分离装置实现气液分离，分离后的液体从井口原油含水仪中流过，实现含水率的测量；分离后的气体与经过含水分析仪的液体汇合后，从出口流出。气液分离装置外部安装有差压变送器，内部设有气液同步流量调节阀板，在调节阀控制器的驱动下控制分离装置内液面高度。由于增加了气液分离装置，解决了超高含气介质对含水率测量的影响。
该含水分析仪在结构及测量方式上消除了原油中含气或者其他杂质对含水测量结果造成的影响，提高了测量精度。此外，该含水分析仪还具有过温保护功能，介质温度高达“过温保护”设定值时，关闭测量管道，不进行取样，起到保护探棒的作用。

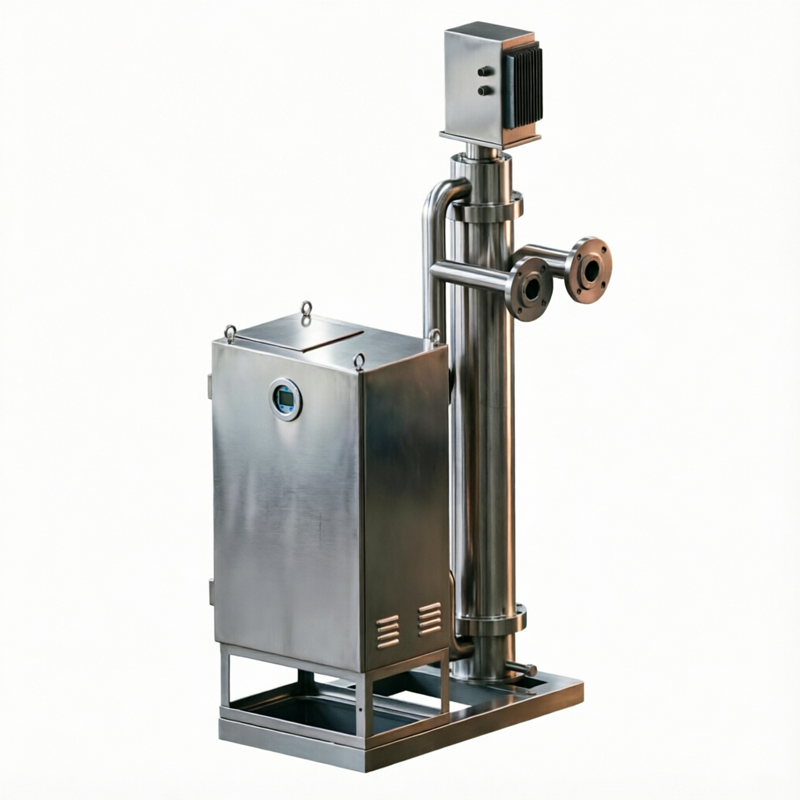

图1：产品外观结构 图2：产品尺寸图
●安装在计量间电动多通阀或手动阀组计量出口工艺流程上，完成对多路单井来液的含水率测量；
●安装在分离器后端大液量、超高含水的外输管线上，完成含水率在线监测；
●特别适合含气高的页岩油井。
|
工作电源：AC220V 50Hz/AC110V 60Hz |
测量介质：油、水或油、水、气混合介质 |
|
电气连接：G3/4内螺纹 |
测量范围：0%~100% |
|
通信接口：RS485/ModBus RTU |
测量精度：±3% |
|
介质温度：0~160℃ |
本地显示：液晶显示 |
|
设计压力：1.6/2.5/4.0/6.3MPa |
本体材质：Q235/304/316L不锈钢或定制 |
|
安装地点：井口/计量间管线 |
接液材质：不锈钢加聚四氟乙烯组合 |
|
环境温度：-40 ~ 70℃ |
安装方式：法兰连接DN50PN25 或定制 |
|
防爆等级：ExdbibⅡCT6 Gb |
防护等级：IP65 |
●通过气液分离装置解决超高含气对含水率测量结果的影响；
●气液柱状旋流分离器（GLCC）采用了主动液面控制（专利技术）；
●采用在线取样、非实时测量的工作模式，实现了相对静态的测量过程，结合多探头测量技术，为高精度测量提供了保证;
●可设置静置时间和加热温度，确保很好的气液、杂质等分离效果，为分层扫描测量提供了精度保证；
●具有温度测量功能，内置温度传感器可对含水率测量结果进行温度补偿；
●可设置每天测量的时间、次数，分别得到每次测量的含水率并计算一天的综合含水；
●测量结果除了显示和输出，还具有历史数据存储功能，对在线测量的结果进行历史数据存储；
●内置智能通信和编程接口，软件可远程/现场升级；
●过温保护，介质温度高达“过温保护”设定值时，关闭测量管道，不进行取样，起到保护探棒的作用。
